線性照射型UV-LED裝置LC-L5G的特點分析

發布時間：2023-11-14　點擊量：814

線性照射型UV-LED裝置LC-L5G的特點分析

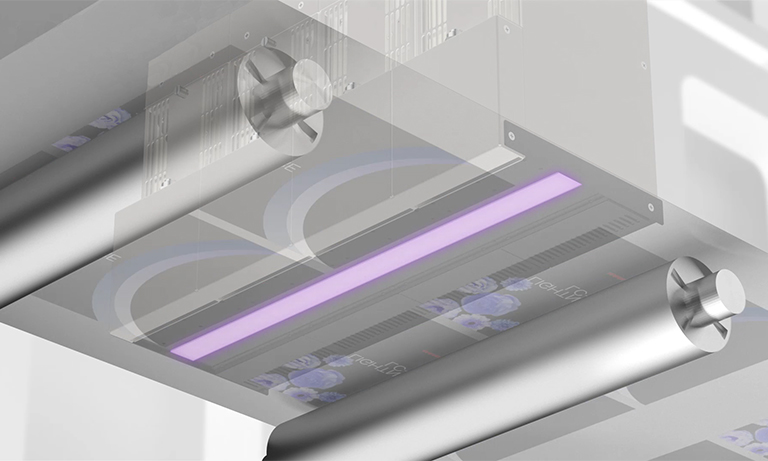

LIGHTNINGCURE LC-L5G是Hamamatsu Photonics提出的線性照射型UV-LED光源。
具有體積小、重量輕、高產量、大面積輸出等多種特點，有助于UV印刷、UV涂布、UV粘合等多種應用。
為了發揮最大的光源性能，我們使用我們專有的空氣冷卻系統 ThoMaS 和我們專有的氮?dú)獯祾呦到y(tǒng) HANCE。

1、一種空氣冷卻系統

熱觀察：熱分析技術

“熱觀察"是一種用于高效冷卻 UV-LED 光源的熱分析技術。
我們采用模擬和實際設備評估相結合的方式來了解產生的熱量，然后根據速度矢量和溫度分布來優化短時間內風的流動、方向和應用。
在濱松光子學，我們精通熱分析的工程師每天都在努力提高冷卻機制的性能。

軒逸空氣：開發的冷卻結構

“Sylphy Air"是一種開發的冷卻結構，Hamamatsu Photonics 。
通過優化進氣口、散熱器、排氣管和冷卻風扇的布置，我們實現了最大限度地提高冷卻性能的專用設計，這是高輸出的關鍵。

新型散熱器內的導流翅片

空氣從產品側面的進氣口吸入并輸送到散熱器。
通過在散熱器內部安裝導流翅片，我們可以在散熱器內部產生氣流并提高冷卻性能。
通過比較新型散熱器和傳統散熱器在速度矢量和溫度分布方面的性能，我們可以看到新型散熱器可以讓空氣更有效地撞擊散熱器基面，從而實現更有效的冷卻

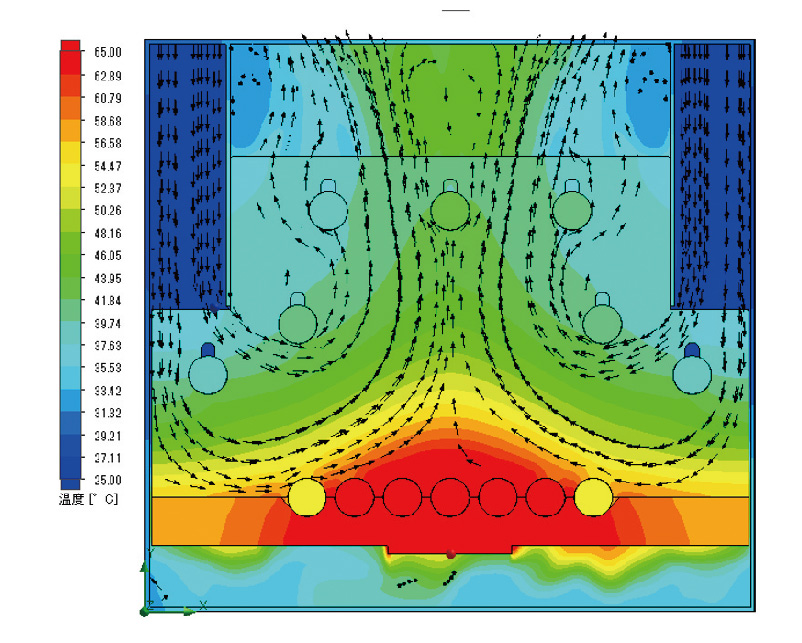

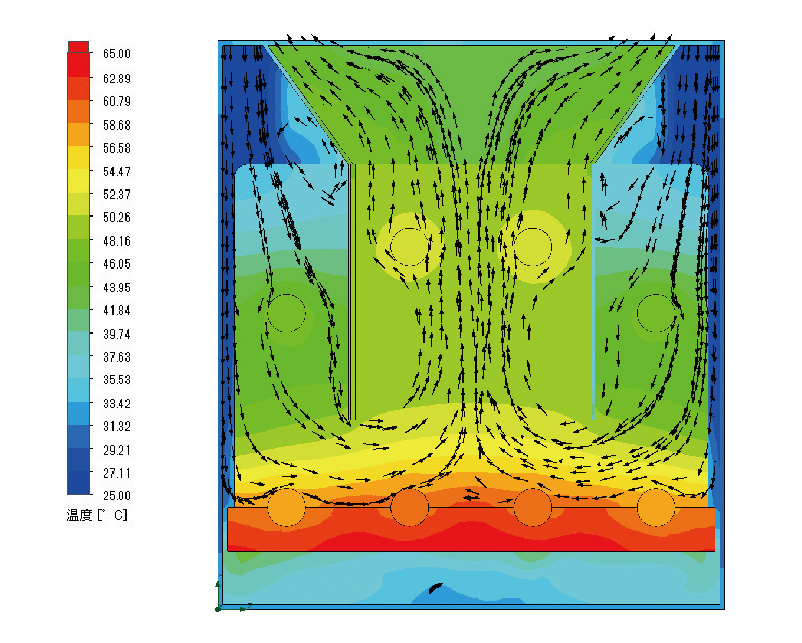

速度矢量/溫度分布（典型值）

新散熱器

傳統散熱器

排氣管雙層保溫結構

經過散熱器的空氣經過產品中心的排氣管道，從產品頂部的冷卻風扇排出。
排氣管道采用雙層隔熱結構。排氣管道四周均被冷卻空氣包圍，不與外界接觸，防止機箱溫度升高。連體操作時，采用隔熱雙層結構，抑制外殼溫度相互升高，既減輕了UV-LED光源因溫度而產生的負載，又不影響照射強度分布特征。

材質：開發的冷卻材料

“材料"是濱松光子學正在開發的一種冷卻材料。

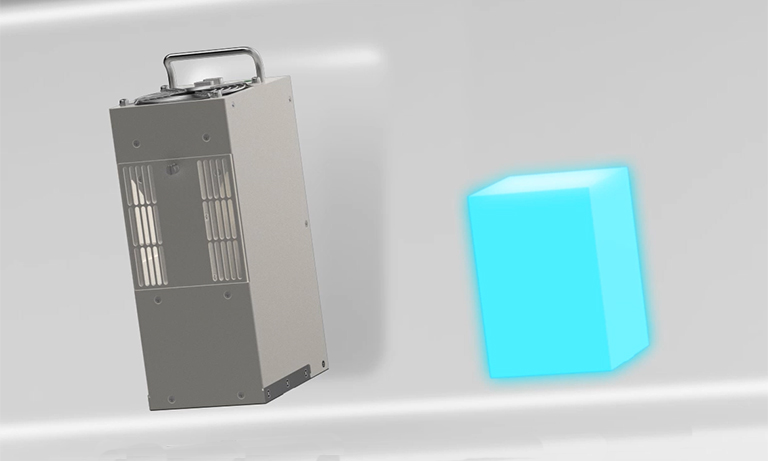

Sylphy Air的新型散熱器以795 cm 3的體積和1060 g的質量實現了未有的冷卻性能。
濱松光子學已開始使用專有冷卻材料開發下一代散熱器，目標是使其更小、更輕、性能更強。未來，我們的目標是以一半的體積實現與新型散熱器相同的冷卻性能重量的三分之一。馬蘇。隨著這種下一代散熱器的開發不斷取得進展，UV-LED光源的體積將減半，而性能相同且尺寸顯著縮小。此外，在相同的尺寸下，可以實現更高的性能，從而擴展了 UV-LED 光源的可能性。
